Forma 376

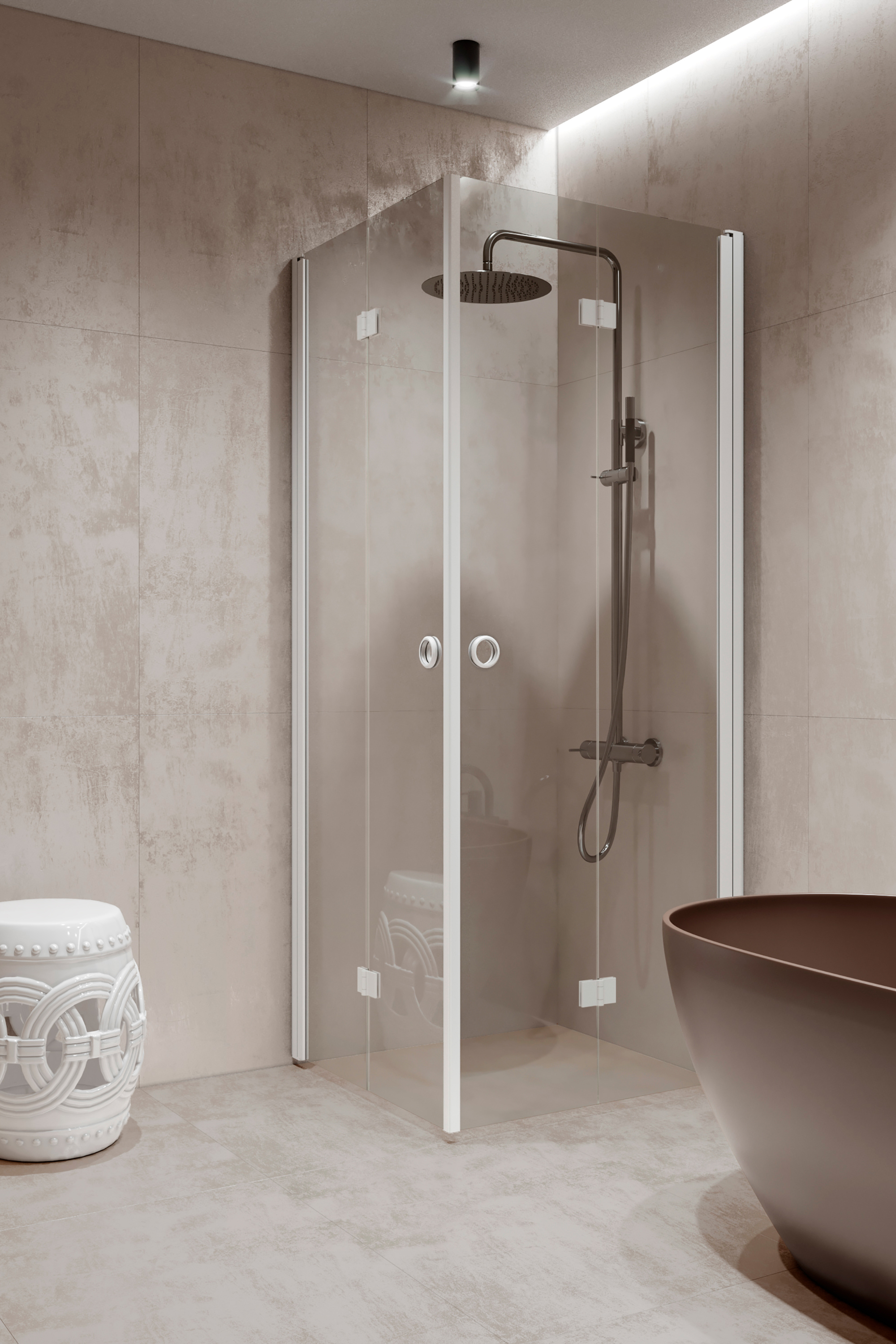

Duschhörn med vikbara dörrar
Duschhörnet består av två vikbara dörrar. Produkten passar bratill en hörnhörn, där dörrarna kanske inte kan öppnas ordentligtutåt. Den vikbara dörren kräver inget utrymme utanför duschutrymmet för att öppnas,utan dörren vänder sig inne i duschutrymmet så att dörrglasen viksi ett litet utrymme mot väggen. Dörrarna kan dimensionerassymmetriskt eller så att dörrarna får olika storlekar. När duschen inteanvänds, kan dörrarna vikas mot väggarna.Dörrarna vänds 90 grader i bägge riktningarna och förses med justerbaracentreringar. Centreringen strävar efter att återställa dörrarna till öppen respektive stängdposition. De yttersta glasen vänder därutöver 180 grader i förhållande till de inre glasen,då dörrglasen viks mot varandra inne iduschutrymmet. Ett par magnetiska tätningar håller dörrarna tätt stängda under duschen.
Dörrarna fästs vid väggarna med profiler för väggfäste. På dörrglasensunderkanter kan släptätningar monteras (standard), sombegränsar vattenflödet.Installations instruktioner
28 Vardagar
20 års garanti
Profilerna fästa vid glaskanten tillverkas av aluminium. Av ytbehandlingsalternativen tillverkas vit (RAL 9016), svart (RAL 9005), Sand (RAL 1019) och Mocha (RAL 8025) genom brännmålning. Grå och blank är anodiserade ytbeläggningar. Profilerna sandblästras innan anodiseringen, då den anodiserade ytan är mycket jämn, och det inte blir några fingeravtryck kvar på den. Produktens beslag, såsom golvbeslag och snedstöd, tillverkas av mässingslegering, vars ytbehandlingsfärg beror på den valda profilfärgen. Med svarta, vita, Sand och Mocha profiler levereras beslagen målade, med blank profil levereras beslagen förkromade och med gråa profiler är beslagens finish borstad nickel.
Produkten är tillverkad av 6 mm tjockt härdat säkerhetsglas (EN 12150). Säkerhetsglaset kan behandlas i fabriken med Cranith ytbeläggning, vilket förhindrar att kalk fästs i glaset. Beläggningen möjliggör att glaset förblir enklare rent. Klart, grått och bronsglas är jämna till ytan och genomskinliga. Reeded- glaset består av parallella band som suddar ljuset så att figuren bakom inte är helt tydlig. Satinglasen är inte helt genomskinliga, detaljer kan inte ses genom glaset. Ena sidan av satinglaset är sammetslikt etsad medan den andra sidan är jämn. Vid val av satinglas, bör beaktas att den etsade sidan är ömtålig för repor och fläckar.
Duschhörnets storlek kan väljas av standardmått, eller den kan tillverkas enligtskräddarsydda mått. Profiler för väggfäste har15mm justeringsmån. Justeringsmånen kan utnyttjas för kompensation aveventuella lutningar i väggarna eller för ökning av hörnhörnets bredderfrån det angivna standardmåttet. Den ena eller båda sidornasbredder kan ökas ytterligare med en 34 mm breddningsprofil (tilläggsutrustning).Breddningsprofilen kan skåras till exempelför genomdragning av ytvattenrör.
Produkt storlek
Den valda kombinationens monteringsmått med justeringsmånen iakttagen är:
- Sida L1 : 607mm - 622mm
- Sida L2 : 607mm - 622mm
Monteringsmåttet avser väggmonteringsprofilens yttersta kant på väggen, sett ifrån duschutrymmets hörn. Väggfästningsprofilens helhetsbredd mot väggen är 22 mm. Ifall justeringsmånen behöver användas för att jämna ut eventuella lutningar i väggarna, kan angivna mått avvika från angivet. Obs! Sidorna i duschhörnan kan även monteras spegelvänt mot måttskissen.:
Produkten har en 33 mm hög släptätning som standardutrustning. Som tilläggsutrustning finns en 50 mm hög släptätning tillgänglig avsedd för duschutrymmen, där golvlutningen är större än normalt. Släptätningens längd är 1000 mm, och den kapas till lämplig längd på plats. Produktens vattentäthet kan förbättras genom att montera en tröskelprofil under dörren. Tröskelprofilen sågas på plats till lämplig längd och monteras genom att limma den på golvet. Den utformade tröskeln är 10 mm hög och 16 mm bred.
Välj typ av handtag:
Produkt
Produktkod
Pris
1
Forma 376
Produktkod
376-61-11
Pris
0.00 €
2
Forma 303 Duschhörn vikbar dörr
Vit/Klar/L1=607 x 2025
Produktkod
303 61 0058
Pris
461.00 €
3
Forma 303 Duschhörn vikbar dörr
Vit/Klar/L2=607 x 2025
Produktkod
303 61 0058
Pris
461.00 €
4
Sexkantig handtag krom
Produktkod
F01 RL MMMM
Pris
63.00 €
5
Magnettätningsparet
Produktkod
F06 6L 0001
Pris
21.00 €
6
Sexkantig handtag krom
Produktkod
F01 RL MMMM
Pris
63.00 €
7
TOTALT
Produktkod
Pris
1069.00 €
Den valda kombinationens monteringsmått med justeringsmånen iakttagen är:
- Sida L1 : 607mm - 622mm
- Sida L2 : 607mm - 622mm
Monteringsmåttet avser väggmonteringsprofilens yttersta kant på väggen, sett ifrån duschutrymmets hörn. Väggfästningsprofilens helhetsbredd mot väggen är 22 mm. Ifall justeringsmånen behöver användas för att jämna ut eventuella lutningar i väggarna, kan angivna mått avvika från angivet. Obs! Sidorna i duschhörnan kan även monteras spegelvänt mot måttskissen.:
