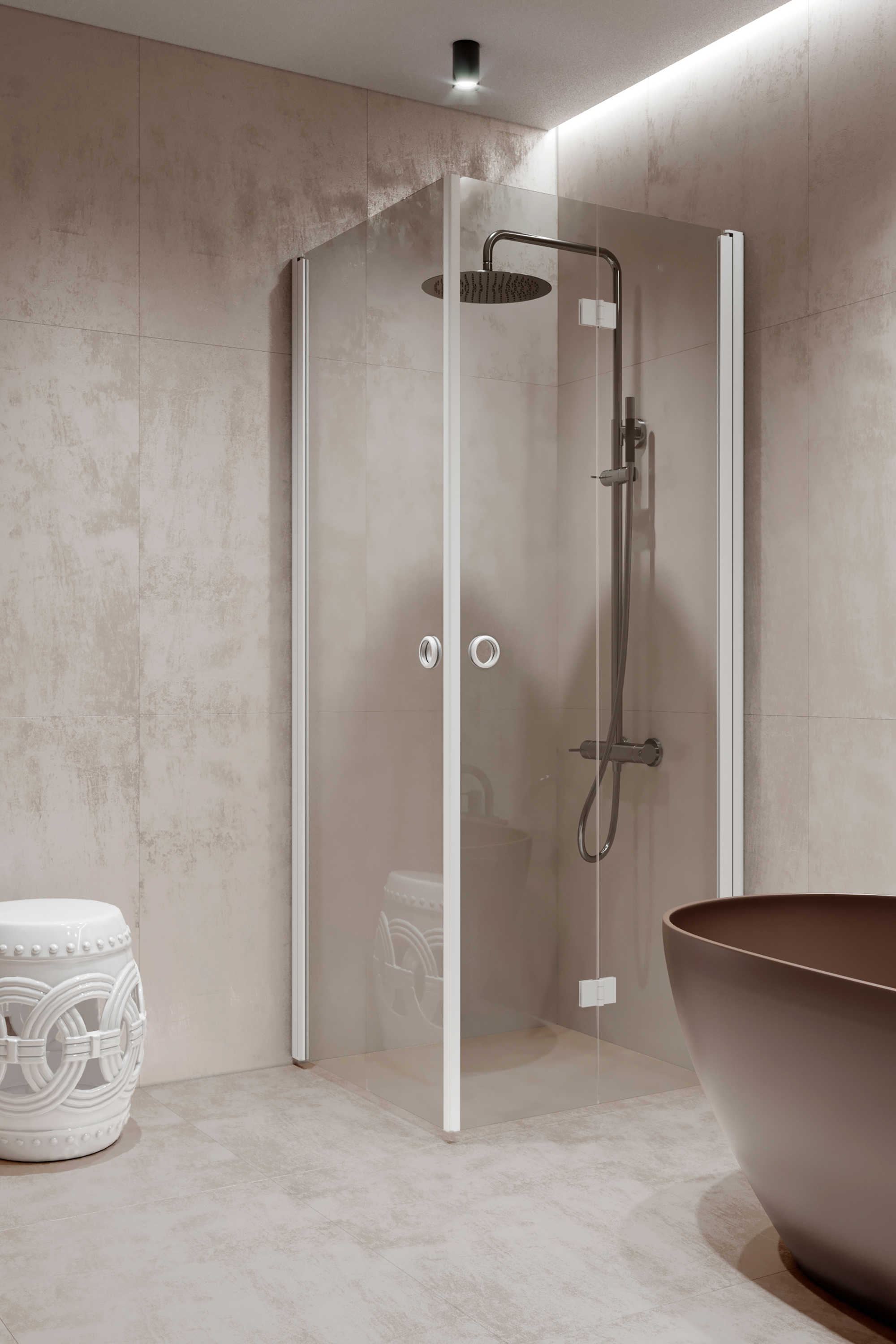

Forma 373
Duschhörn med vändbar och vikbar dörr
Duschhörnet består av en vändbar dörr och en vikbar dörr. Produktenpassar bra till en hörnhörn, där dörrarna kanske inte kanöppnas ordentligt utåt dubbelsidigt. Den vikbara dörren kräver för att öppnas ingetutrymme utanför duschutrymmet, utan dörren viker sig inne i duschutrymmetså att dörrglasen viks in i ett litet utrymme mot väggen.Dörrarna kan dimensioneras symmetriskt eller så att dörrarna får olika storlekar.När duschen inte används, kan dörrarna vändas mot väggarna.Dörrarna vänds 90 grader i bägge riktningarna och förses med justerbaracentreringar. Centreringen strävar efter att återställa dörrarna till öppen respektive stängdposition. Det yttersta glaset på dörren som viks vänds därutöver 180 grader i förhållande till det inreglaset, då dörrglasen viks mot varandra inne iduschutrymmet. Ett par magnetiska tätningar håller dörrarna tätt stängda under duschen.
Dörrarna fästs vid väggarna med profiler för väggfäste. På dörrglasensunderkanter kan släptätningar monteras (standard), sombegränsar vattenflödet.Installations instruktioner
10 Vardagar
20 års garanti
Profilerna fästa vid glaskanten tillverkas av aluminium. Av ytbehandlingsalternativen tillverkas vit (RAL 9016), svart (RAL 9005), Sand (RAL 1019) och Mocha (RAL 8025) genom brännmålning. Grå och blank är anodiserade ytbeläggningar. Profilerna sandblästras innan anodiseringen, då den anodiserade ytan är mycket jämn, och det inte blir några fingeravtryck kvar på den. Produktens beslag, såsom golvbeslag och snedstöd, tillverkas av mässingslegering, vars ytbehandlingsfärg beror på den valda profilfärgen. Med svarta, vita, Sand och Mocha profiler levereras beslagen målade, med blank profil levereras beslagen förkromade och med gråa profiler är beslagens finish borstad nickel.
Produkten är tillverkad av 6 mm tjockt härdat säkerhetsglas (EN 12150). Säkerhetsglaset kan behandlas i fabriken med Cranith ytbeläggning, vilket förhindrar att kalk fästs i glaset. Beläggningen möjliggör att glaset förblir enklare rent. Klart, grått och bronsglas är jämna till ytan och genomskinliga. Reeded- glaset består av parallella band som suddar ljuset så att figuren bakom inte är helt tydlig. Satinglasen är inte helt genomskinliga, detaljer kan inte ses genom glaset. Ena sidan av satinglaset är sammetslikt etsad medan den andra sidan är jämn. Vid val av satinglas, bör beaktas att den etsade sidan är ömtålig för repor och fläckar.
Duschhörnets storlek kan väljas av standardmått, eller den kan tillverkas enligtskräddarsydda mått. Profiler för väggfäste har15mm justeringsmån. Justeringsmånen kan utnyttjas för kompensation aveventuella lutningar i väggarna eller för ökning av hörnhörnets bredderfrån det angivna standardmåttet. Den ena eller båda sidornasbredder kan ökas ytterligare med en 34 mm breddningsprofil (tilläggsutrustning).Breddningsprofilen kan skåras till exempelför genomdragning av ytvattenrör.
Produkt storlek
Den valda kombinationens monteringsmått med justeringsmånen iakttagen är:
- Sida L1 : 407mm - 422mm
- Sida L2 : 607mm - 622mm
Monteringsmåttet avser väggmonteringsprofilens yttersta kant på väggen, sett ifrån duschutrymmets hörn. Väggfästningsprofilens helhetsbredd mot väggen är 22 mm. Ifall justeringsmånen behöver användas för att jämna ut eventuella lutningar i väggarna, kan angivna mått avvika från angivet. Obs! Sidorna i duschhörnan kan även monteras spegelvänt mot måttskissen.:
Produkten har en 33 mm hög släptätning som standardutrustning. Som tilläggsutrustning finns en 50 mm hög släptätning tillgänglig avsedd för duschutrymmen, där golvlutningen är större än normalt. Släptätningens längd är 1000 mm, och den kapas till lämplig längd på plats. Produktens vattentäthet kan förbättras genom att montera en tröskelprofil under dörren. Tröskelprofilen sågas på plats till lämplig längd och monteras genom att limma den på golvet. Den utformade tröskeln är 10 mm hög och 16 mm bred.
Välj typ av handtag:
Produkt
Produktkod
Pris
1
Forma 373
Produktkod
373-61-11
Pris
0.00 €
2
Forma 302 Duschhörn vändbar dörr
Vit/Klar/L1=407 x 2025
Produktkod
302 61 0038
Pris
304.00 €
3
Forma 303 Duschhörn vikbar dörr
Vit/Klar/L2=607 x 2025
Produktkod
303 61 0058
Pris
461.00 €
4
Sexkantigt handtag krom
Produktkod
F01 RL MMMM
Pris
63.00 €
5
Magnettätningsparet
Produktkod
F06 6L 0001
Pris
21.00 €
6
Sexkantigt handtag krom
Produktkod
F01 RL MMMM
Pris
63.00 €
7
TOTALT
Produktkod
Pris
912.00 €
Den valda kombinationens monteringsmått med justeringsmånen iakttagen är:
- Sida L1 : 407mm - 422mm
- Sida L2 : 607mm - 622mm
Monteringsmåttet avser väggmonteringsprofilens yttersta kant på väggen, sett ifrån duschutrymmets hörn. Väggfästningsprofilens helhetsbredd mot väggen är 22 mm. Ifall justeringsmånen behöver användas för att jämna ut eventuella lutningar i väggarna, kan angivna mått avvika från angivet. Obs! Sidorna i duschhörnan kan även monteras spegelvänt mot måttskissen.:
